Dc-dc преобразователь повышающий своими руками на ne555

Привет друзья в этой записи хочу вам рассказать, как я собрал повышающий преобразователь. Данный преобразователь рассчитан на повышение напряжения из бортовой сети автомобиля 12вольт.
Для чего вообще нужен преобразователь? Для запитки от бортовой сети авто приборов которые нуждаются в повышенном напряжении питания к примеру такие, как ноутбук, запитать какой нибудь мощный светодиод напряжение питания которого выше чем 12в, зарядить аккумулятор шуруповерта 18-ти вольтовый (почему бы и нет).
В моем случае такой преобразователь мне понадобился для питания ноутбука в авто, напряжение питания 19 вольт.
Схема преобразователя которую я использовал довольно популярна на просторах интернета, но все схемы тем или иным образом отличаются друг от друга. Поэтому я не стал брать чью то схему, а нарисовал свою именно в том виде в каком она работает у меня.

Полный размер

Сердцем данной схемы является микросхема интегральный таймер NE555. Принцип работы основан на ЭДС самоиндукции дросселя который по сути является катушкой индуктивности.
При подаче напряжения на вход данной схемы запускается таймер и начинает вырабатывать на своем выходе прямоугольные импульсы, эти импульсы то открывают, то закрывают силовой полевой транзистор, который в свою очередь то подключает дроссель к источнику питания, то отключает. В результате всплески эдс самоиндукции накачивают выходные конденсаторы повышенным напряжением. А для того, что бы не перекачать напряжение в данной схеме есть система стабилизации выходного напряжения. Основана она на стабилитроне и биполярном транзисторе. Когда напряжение на конденсаторах превышает напряжение пробоя стабилитрона последний открывается тем самым закорачивая базу транзистора на плюс схемы, который в свою очередь закорачивает на землю 5-й вывод микросхемы тем самым останавливая генерацию импульсов.
Да кстати диод VD2 нужен в схеме для повышения выходного напряжения, так как на выходе мне нужно 19в, а стабилитрон я нашел только на 18в. Падение напряжение на диоде примерно 0,5-0,6в соответственно на столько и поднимается напряжение стабилизации.
Плату рисовал под размеры определенного корпуса, думаю при желании размер можно уменьшить раз в полтора.

Полный размер

Полный размер

Полный размер


Хотелось бы отдельно сказать про намотку дросселя. Мотал на кольце из порошкового железа, кольцо взял от дросселя групповой стабилизации из компьютерного блока питания.

Полный размер

Внешний диаметр 27мм

Полный размер

Внутренний диаметр 14мм

Полный размер

Толщина 11мм


Внринципе мотать можно на чем угодно хоть на гантеле, хоть на стержне, но лучше всего конечно на кольце. Мотал проводом 0,6мм в 3 жилы у меня влез 21 виток. Хочу заметить, что выходная мощность главным образом завит от провода которым намотан дроссель и от качества намотки. Толстым проводом хорошо намотать очень трудно, поэтому сделал так.

Полный размер

Кольцо обмотал изолентой, так как были повреждения поверхности.


Диодную сборку Шоттки (VT1) тоже взял из компьютерного блока питания 40вольт 20ампер, очень важно чтобы рабочее напряжение диода было выше выходного напряжения.

Полный размер


Силовой транзистор IRFZ44, есть запас и по току и по напряжению.
Стабилитрон применил КС518, маломощный биполярный транзистор в цепи стабилизации КТ315.

Полный размер


Емкость выходных конденсаторов должна быть довольно большой, так как подключенная нагрузка питается по сути от них, а вся эта схема служит только для быстрого заряда этих конденсаторов. В моем случае 2х2200мКф 25в.

Полный размер


При работе на холостом ходу напряжение слегка завышено

Полный размер


Но при подключении нагрузки оно в пределах нормы.

Полный размер

Красный мультиметр ток, черный напряжение.


Стабилизация

Полный размер

Вход 13,5вольт, выход 18,5

Полный размер

вход 16вольт, выход 18,5

Полный размер

вход 11,7вольт, выход 18,2 (блок питания не вывозит нагрузку поэтому напруга чуть просела)


Еще раз напомню, что данный преобразователь мне нужен для питания ноутбука в автомобиле. Ноут мощностью 60вТ.

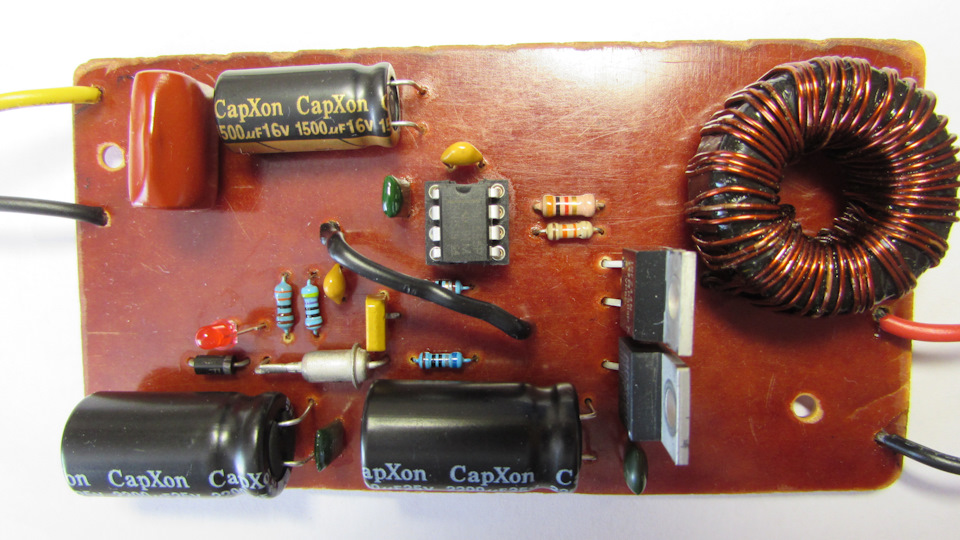

Общий вид платы.

Полный размер

Полный размер

Полный размер


Также друзья если захотите то посмотрите видео про данный девайс.
На этом у меня все всем здоровья всем пока.
